Silnik krokowy SM 57/56-2804A to 4-przewodowy silnik o średnicy kołnierza 57 mm i długości 56 mm. Charakteryzuje się momentem trzymającym 1.3 Nm i masą 0.7 kg. Ma wałek o średnicy 6.35 mm i standardowy kąt kroku 1.8°. Parametry elektryczne silnika to: napięcie 2.5 V, prąd fazy 2.8 A, rezystancja fazy 0.9 Ω i indukcja fazy 2.5 mH. Inercja rotora wynosi 300 g-cm².

p: - połączenie równoległe
s: - połączenie szeregowe
u: - połączenie unipolarne

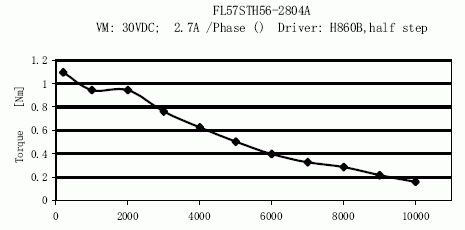

Charakterystyka

Schemat połączenia

Dane techniczne

  • Moment trzymający [Nm]:    1.3
  • Masa [kg]:    0.7
  • Hamulec:    Nie
  • Długość [mm]:    56
  • Napięcie [V]:    2.5
  • Prąd fazy [A]:    2.8
  • Rezyst. fazy [Ohm]:    0.9
  • Indukcja fazy [mH]:    2.5
  • Flansza [mm]:    57
  • Liczba wypr.:    4
  • Liczba kroków [°]:    1.8
  • Inercja rotora [g-cm2]:    300
  • IP65:    Nie
  • Średnica wałka [mm]:    6.35
  • Zintegrowana śruba:    Nie
