Łatwy w obsłudze i przejrzysty wygląd programu
- Interfejs wstążkowy, tak jak w dobrze znanych systemach np. Microsoft Office
- Samouczki 3D wraz z podręcznikowymi kursami CAD po polsku.
- Możliwość dowolnego dostosowania ikon i pasków narzędzi
- Przejrzyste ikony z podpowiedziami ułatwiają naukę.
Zaawansowane modelowanie bryłowe i powierzchniowe
- Modelowanie za pomocą standardowych metod opartych o szkic i historię.
- Dobrze znane metody projektowania 3D takie jak: wyciągnięcie, wyciągnięcie po ścieżce, przez obrót, po profilach i inne.
- Wykorzystywanie coraz bardziej popularnego projektowania bezpośredniego
- Zaawansowana kontrola nad krzywiznami i stycznościami powierzchni
- Możliwość projektowania bryłowego i powierzchniowego (te same operacje dla powierzchni i brył)

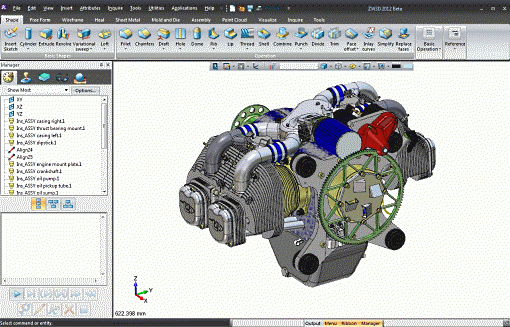

Moduł do tworzenia złożeń i animacji w programie ZW3D Standard
- Tworzenie złożeń i możliwość modelowania w kontekście złożenia
- Widoki rozstrzelone złożenia 3D
- Tworzenie animacji złożenia i nagrywanie do formatu AVI
- Konfiguracje w złożeniach
- Lista materiałowa BOM

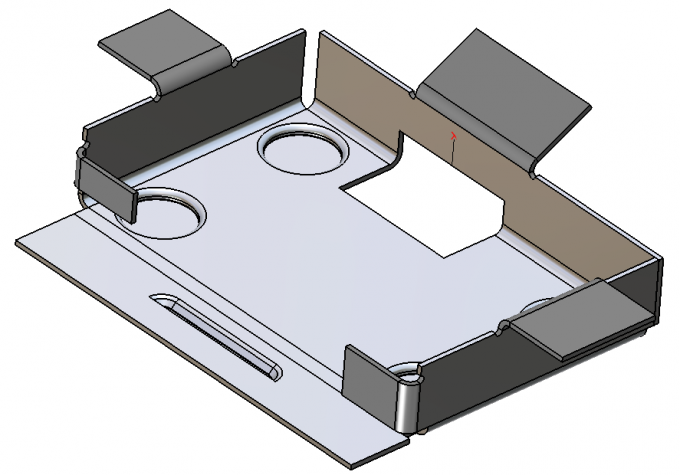

Tworzenie elementów blaszanych i automatyczne rozwinięcie
- Pełne i częściowe odgięcie krawędzi
- Definiowalny współczynnik K
- Zamykanie narożników
- Połączenie po profilach
- Zgięcia wzdłuż dowolnej linie
- Przetłoczenia otwarte i zamknięte

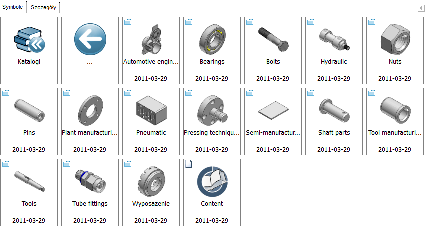

Biblioteka normaliów CAD 3D
Do ZW3D Standard dołączona jest biblioteka części znormalizowanych PartSolutions
- Możliwość automatycznego wstawiania modli z biblioteki do złożeń
- Możliwa późniejsza edycja wstawione elementu
- Możliwość rozbudowy biblioteki o modelu pobrane od różnych producentów
- Zintegrowana Biblioteka PartSolutions zapewnia bogate możliwości wstawiania części ANSI, BSI, CSN, DIN, ISO, EN, GB, GOST, JB, JIS oraz innych norm międzynarodowych i branżowych. Zapewnia to skrócenie czasu tworzenia modeli i zwiększa efektywność pracy.

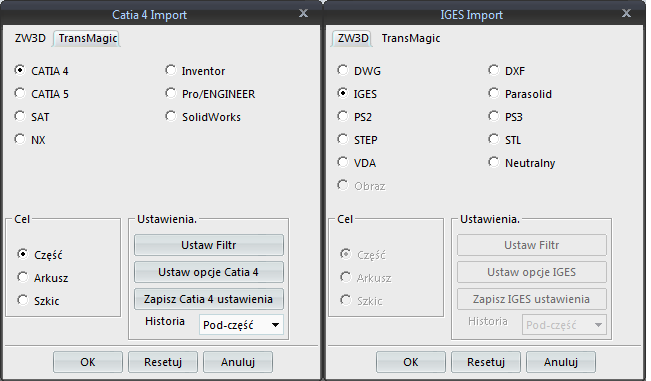

Importowanie modeli z innych systemów 3D – wymiana danych 3D
- Możliwość importu plików z innych systemów CAD poprzez pliki neutralnych STEP, IGES, Parasolid
- Wczytywanie plików bezpośrednio z innych systemów
- Po wczytaniu możliwa jest:
- naprawa geometrii i jej edycja
- tworzenie rysunków 2D i wstawianie do złożeń
- przygotowanie do obróbki CAM
Tworzenie dokumentacji 2D i możliwość zapisu do DXF i DWG
Na odstawie zamodelowanego elementu można automatycznie utworzyć dokumentację 2D
W dokumentacji można użyć:
- Automatycznych widoków 3D z przekrojami i widokami szczegółów
- Tabel materiałowej, otworów i elektrod
- Możliwość tworzenia przerwania na długich elementach
- Przenoszenie wymiarów z modelu 3D
- Adnotacje spoin, oznaczenia chropowatości, tolerancję.
- Formatowalna tabela z automatycznym uzupełnianiem
