C-chain®

c-chain zestaw modułowy: Wiele możliwości

Obrotowy system zasilania wykonany z modułowych komponentów standardowych. Nowe możliwości, które powstają w wyniku eliminacji zbędnych przebiegów.

Obszary zastosowań

  • "Inteligentny" przenośnik taśowy i systemy transportu
  • Systemy wiążące
  • Zasilacz
  • Systemy przenoszące
  • Urządzenia napełniające i ładujące
  • Pick&Place
  • Portale
  • Magazynowanie, sortowanie, paletyzowanie

Zalety:

  • Prędkości do 3 m/s
  • Kompaktowy, modułowy system gotowy do montażu
  • Prowadzenie energii plus kable BUS i pneumatyka
  • Długości przesuwu do 50 m

Dostępne wersje:

W związku ze zmiennymi konstrukcjami, terminy dostaw są indywidualne i zależne od aplikacji i opracowywane indywidualnie.

 Wersja 1:

Moduł C-Chain, czysto mechanicznie





 Wersja 2:

Moduł C-Chain z przygotowanymi pod wtyczki przewodami





 Wersja 3:

Moduł C-Chain z przygotowanymi pod wtyczki przewodami

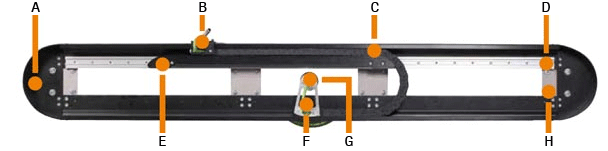

A = Łatwy, szybki montaż | B = Obwodowy koniec ruchomy: Energia, dane, media
C = Przetestowane prowadniki przewodów igus® | D = Lekkie, stabilne prowadzenie
E = Wsparcie długich przesuwów | F = Koniec nieruchomy = obrotowy przepus
G = Opcjonalnie z elastycznymi kablami chainflex® | H = Zróżnicowana długość dzięki modułowej konstrukcji

wtyczki:


W prowadniku c-chain®, łańcuch kablowy obraca się na końcu nieruchomym dzięki przepustowi obrotowemu. Nieruchome ramię obrotowe prowadzi prowadnik i wspiera w momencie ugięcia przepustu obrotowego, co zapobiega zbyt dużym siłom ciągnącym na końcach. Jest to zaprojektowane, aby pasowało do przepustu obrotowego i do prowadnika kablowego.

Kąt L jest zintegrowanyw module c-chain, który jest połączony z elementem mocującym (zobacz zdjęcie), co umożłiwia klientowi przymocowanie ruchomego końca do modułu c-chain w najprostszy sposób.

Opcjonalnie - sekcja aluminiowa zintegrowana w elementach montażowych rynny, w celu łatwiejszej instalacji..

Duże długości niepodparte:

W długich przesuwach niepodpartych górny bieg prowadnika kablowego musi być podparty, co zapobiega zwisowi krytycznemu prowadnika i zwiększa żywotność systemu.

Rozwiązanie 1:

Pierwsze rozwiązanie to wkładka ślizgowa prowadzona przez prowadnicę liniową. Górny bieg łańcucha kablowego może się na tym oprzeć. W tym rozwiązaniu prowadnik pcha wkładkę ślizgową przed sobą, dzięki temu wkładka jest zawsze we właściwej pozycji.

Rozwiązanie 2:

Drugie rozwiązanie wykorzystuje poziomy system guidelok, aby wesprzeć górny bieg prowadnika. Przez to koniec ruchomy łańcucha kablowego prowadzi prowadnik nad wsparciem. Prowadnik może leżeć, podczas gdy promień gięcia pcha rolki na boki. To rozwiązanie posiada, jak do tej pory, największą długość jako system mocowany na boku.

Jednostki obrotowe:

Praktycznie wszystkie rodzaje energii, danych, powietrza i płynów mogą być prowadzone w prowadniku c-chain® z przepustem obrotowym do prowadnika. Każda kombinacja tych mediów powoduje, że przepust jest inny. igus® z przyjemnością pomoże Państwu skonstruować i zamówić odpowiedni przepust.

Max. przesuwy i obciążenia

Maksymalny przesuw z prowadnikiem c-chain wynosi 50 m w aplikacjach poziomych i 30 m w aplikacjach montowanych na boku. Maksymalna prędkość wynosi 3 m/s i maksymalne przyspieszenie 30 m/s².

Tworzywo

Zastosowane prowadniki są wykonane z czarnego materiału igumid GLW. Elementy rynny są wykonane z czarnej stali proszkowanej z wkładkami wykonanymi z HDPE.
