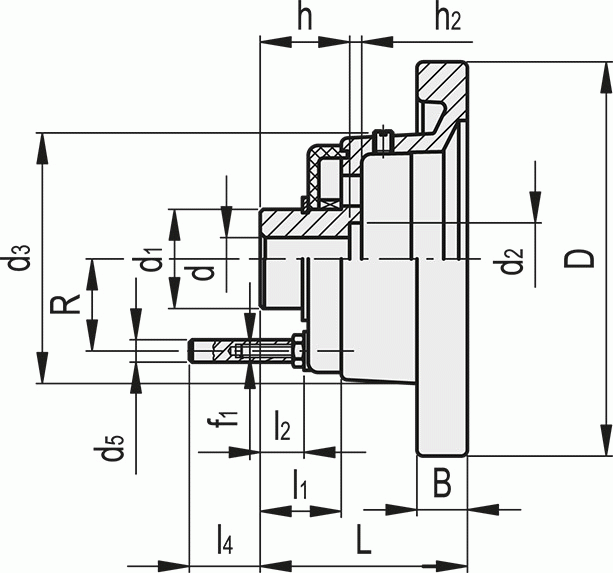

Koło ręczne pełne VAD.125-PXX2 A-12 - rysunek techniczny

Dane techniczne

  • Główne wymiary D:   125
  • Główne wymiary L:   65.5
  • Główne wymiary B:   15
  • Główne wymiary d1:   32
  • Główne wymiary d2:   22.5
  • Główne wymiary d3:   76
  • Główne wymiary h2:   6
  • Główne wymiary l1:   M4
  • Otwór montażowy d H7:   4
  • Otwór montażowy h:   19
  • Rękojeść H:   12
  • Rękojeść m:   13.1
  • Rękojeść R1:   28.5
  • Kombinacje koło ręczne/pokrętło:   -
  • Wykonanie:   pod wskaźnik z napędem przymusowym, bez rękojeści
