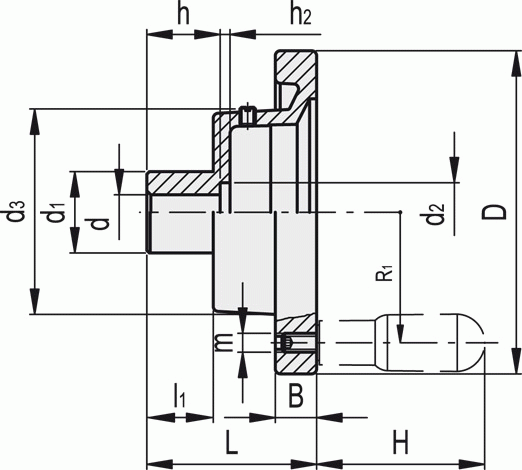

Koło ręczne pełne VAD.80-GXX1 A-10+I - rysunek techniczny

Dane techniczne

  • Główne wymiary D:   80
  • Główne wymiary L:   48
  • Główne wymiary B:   13
  • Główne wymiary d1:   26
  • Główne wymiary d2:   20.5
  • Główne wymiary d3:   56
  • Główne wymiary h2:   3.5
  • Główne wymiary l1:   15.5
  • Otwór montażowy d H7:   10
  • Otwór montażowy h:   16
  • Rękojeść H:   45
  • Rękojeść m:   M6
  • Rękojeść R1:   33.5
  • Kombinacje koło ręczne/pokrętło:   GA01 - GA11
  • Wykonanie:   pod wskaźnik z napędem grawitacyjnym, z rękojeścią
