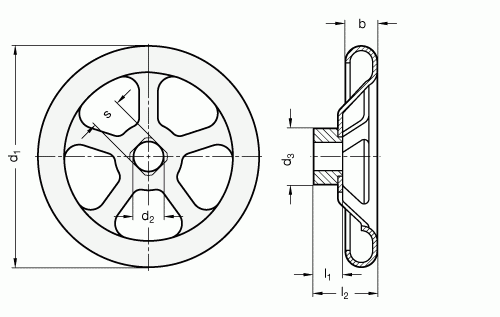

Koło ręczne wieloramienne tłoczone GN 227.4-200-V14-A - rysunek techniczny

Dane techniczne

  • Główne wymiary d1:   200
  • Główne wymiary d3:   40
  • Główne wymiary b:   22
  • Główne wymiary l2 ˜:   44
  • Otwór montażowy d2 H9:   -
  • Otwór montażowy s H11:   V 14
  • Otwór montażowy l1:   24
  • Ilość ramion g:   4
  • Grubości tłoczonej stali:   2.5
  • Wykonania otworów:   z otworem kwadratowym
