Sterownik SSK-B08 jest ekonomicznym, wysokowydajnym sterownikiem mikrokrokowym bazującym na najnowszych osiągnięciach technicznych. Jest dostosowany do sterowania 2-fazowymi i 4-fazowymi hybrydowymi silnikami krokowymi.
Używając zaawansowanej techniki bipolarnej stało-prądowej, pozwala uzyskać większą prędkość i moc z tego samego silnika porównując z tradycyjnymi technikami jakich używają np. sterowniki L/R. SSK-B08 współpracuje z szeroką gamą silników od Nema 14 do Nema 23 i może być stosowany w wielu różnych maszynach, takich jak: moduły X-Y, etykieciarki, cięcie laserem, maszyny grawerujące oraz urządzenia typu podnieś - przenieś. Szczególnie użyteczny w aplikacjach z małymi wibracjami oraz tam gdzie wymagane są wysokie prędkości i precyzja.

Zalety Sterownika silnika krokowego SSK-B08 (EM503) - 4,2A Leadshine:

  • możliwość konfiguracji sterownika za pomocą komputera, podłączenie kablem RS232,
  • zasilanie do +50VDC,
  • wyjściowy prąd szczytowy do 4,2A,
  • optoizolowane sygnały wejściowe,
  • częstotliwość do 200 kHz
  • funkcja automatycznej redukcji prądu podczas postoju silnika,
  • zaawansowana kontrola prądu dla zmniejszenia nagrzewania się silnika,
  • 16 wybieranych rozdzielczości w systemie dziesiętnym i binarnym,
  • dopasowany do silników z 4, 6, 8 wyprowadzeniami,
  • mikroprzełączniki do ustawiania 8 różnych wartości prądu,
  • bezczujnikowe wykrywanie utyku silnika,
  • możliwość ustawienia hasła, zabezpiecza sterownik przed nieupoważnionym dostępem,
  • funkcje anty-rezonansowe pozwalają na zredukowanie wpływu częstotliwości rezonansowych na pracę silnika,
  • funkcje Auto-testu i Auto-konfiguracji pozwalają zoptymalizować sterowanie dla każdego silnika,
  • ustawienie prądu wyjściowego sterownika i podziału kroków za pomocą przełączników DIP switch lub przy pomocy oprogramowania,
  • podział kroków od 1 do 512,
  • sterownik zabezpieczony jest przed przekroczeniem prądu, przekroczeniem napięcia zasilania, oraz zwarciem między fazami silnika.

Dane techniczne Sterownika silnika krokowego SSK-B08 (EM503) - 4,2A:

Parametry elektryczne

ParametrMinimalneTypoweMaksymalneJednostka
Prąd wyjściowy 1,46 - 4,2 [A] Peak
Zasilanie (DC) 20 36 50 [V] DC
Prąd sygnałów logicznych 7 10 16 [mA]
Częstotliwość impulsów wej. 0 - 200 [kHz]
Rezystancja izolacji 500



[MΩ]

Parametry eksploatacyjne

Chłodzenie Pasywne lub wymuszony obieg
Środowisko Miejsce Unikać kurzu, oleju i gazów powodujących korozję
Temperatura otoczenia 0°C - 50°C
pracy 70°C Max
składowania -20°C - 65°C
Wilgotność 40% - 90% RH
Drgania 10-55 Hz, 0,15 mm/s

Parametry mechaniczne

Wymiary [mm] Długość 116,5
Szerokość 27
Wysokość Bez wtyczek P1 i P2 Z wtyczkami P1 i P2
69,5 79,5
Waga [kg] ~ 0,210

Wymiary:

Rysunek z wymiarami sterownika silników krokowych SSK-B08

Kierunek ruchu silnika jest zależny od podłączenia przewodów silnik-sterownik. Odwrotne podłączenie przewodów jednego z uzwojeń silnika odwróci kierunek ruchu.

Budowa (opis złącz) Sterownika silnika krokowego SSK-B08 (EM503) - 4,2A

Piny złącza sygnałów sterujących P1

Zdjęcie pinów złącza sygnałów sterujących P1 sterownika SSK-B08

SygnałFunkcja
PUL+ Sygnał impulsowy: wejście reprezentuje sygnał kroku, działa na zbocze narastające lub opadające sygnału sterującego. Wyboru aktywnego zbocza dokonujemy programowo. Stan wysoki 4-5V, stan niski 0-0.5V, gdy PUL-LOW. Dla poprawnego działania szerokość impulsu powinna być większa niż 10 µs. Przy sterowaniu sygnałem o napięciu wyższym niż 5V należy włączyć szeregowo rezystor ograniczający prąd diody transoptora (podobnie postępujemy dla sygnałów DIR i ENA).
PUL-
DIR+ Sygnał kierunku: sygnał przyjmuje niski lub wysoki poziom, reprezentujące kierunek obrotów silnika. Dla poprawnego działania sygnał kierunku powinien być przesłany do sterownika 5µs przed pierwszym impulsem kroku w odwrotnym kierunku. Konfigurację sygnału kierunku możemy przeprowadzić programowo.
DIR-
ENA+ Sygnał zezwolenia: sygnał używany do zezwolenia/zakazu pracy. Niepodłączone oznacza zezwolenie pracy dla sterownika.
Konfigurację sygnału zezwolenia możemy przeprowadzić programowo.
ENA-
FLT+ Sygnał błędu: sygnał wyjściowy OC, wyjście aktywne, gdy zadziała jeden ze stopni ochrony: przekroczenie napięcia zasilania, przekroczenie prądu, zwarcie cewek silnika lub zerwanie silnika. Aktywny poziom sygnału błędu konfigurowany jest programowo.
FLT-

Piny złącza zasilającego P2

Zdjęcie pinów złącza zasilającego P2 sterownika SSK-B08

Nr pinu SygnałFunkcja
1,2 Faza A Cewka A silnika (przewody A+ i A-)
3,4 Faza B Cewka B silnika (przewody B+ i B-)
5 +V Zasilanie DC, od +20 V do +50 V (Silnik w czasie nawrotów oddaje część energii do źródła zasilania, co powoduje wzrost napięcia zasilania)
6 GND Masa zasilania DC

8-bitowy przełącznik DIP

Zdjęcie 8-bitowego przełącznik DIP sterownika SSK-B08

Nr przełącznikaFunkcja
1, 2, 3 Używane do ustawiania prądu pracy silnika (prąd dynamiczny).
4 Używany do ustawienia wartości prądu postojowego. OFF oznacza, że prąd w stanie spoczynku jest automatycznie obniżany, gdy nie podawany jest sygnał kroku. ON oznacza, że prąd postojowy będzie miał tą samą wartość co prąd dynamiczny. Przełącznik SW4 posiada dodatkową funkcję automatycznej konfiguracji sterownika. Opis w dalszej części instrukcji.
5, 6, 7, 8 Używane do ustawiania rozdzielczości.

Diody sygnalizacyjne

Zdjęcie diod sygnalizacyjnych sterownika SSK-B08
Diody sygnalizują stan pracy sterownika. Zielona LED oznacza podanie zasilania i oczekiwanie SSK-B08 na sygnały kierunku (DIR) i kroku (PUL). Czerwona LED oznacza wystąpienie błędu (awarii). Spowodowane to może być zadziałaniem, któregoś z zabezpieczeń, zbyt dużym napięciem, zwarciem lub uszkodzeniem układu. Rodzaj błędu odczytujemy z kodu błyskowego poniżej.

Sygnały diody czerwonej w czasie trwania komunikatu sterownika SSK-B08

Port komunikacyjny

Zdjęcie przedstawiające Port komunikacyjny sterownika SSK-B08

Używany on jest do konfigurowania szczytowej wartości prądu, mikrokroku, aktywnych poziomów sygnałów, aktualnych parametrów pętli i parametrów anty-rezonansowych.

Nr pinuNazwaOpis
1 NC Nie podłączony
2 +5V Wyjście zasilania +5V
3 TxD RS232 transmisja danych
4 GND Masa
5 RxD RS232 odbiór danych
6 NC Nie podłączony

Eksploatacja sterownika Sterownik silnika krokowego SSK-B08 (EM503) - 4,2A

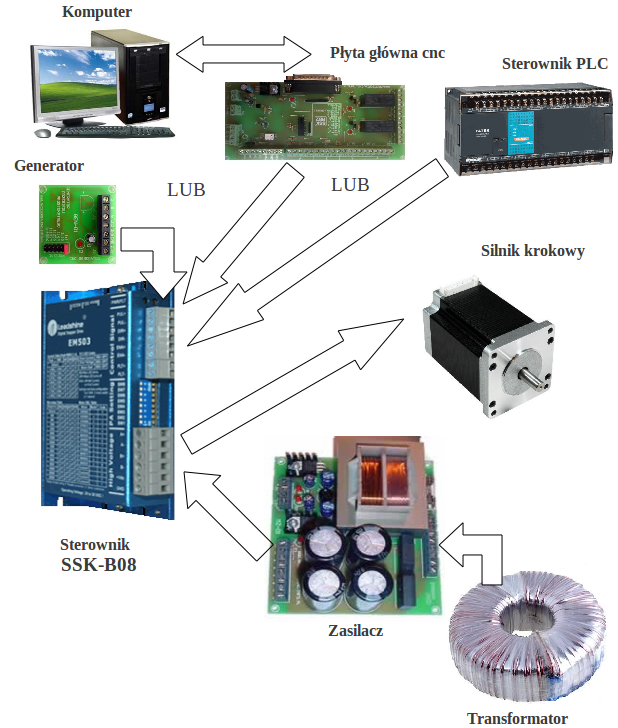

Kompletny system krokowy powinien zawierać silnik, zasilanie i kontroler (generator impulsów, komputer lub sterownik PLC).

Eksploatacja sterownika silników krokowych SSK-B08

Podłączenie sygnałów sterujących

W sterowniku SSK-B08, aby zwiększyć odporność na zakłócenia oraz elastyczność interfejsu, zastosowano wejścia różnicowe. Pojedyncze impulsy z urządzenia sterującego, także są akceptowane. Obwód wejściowy posiada wbudowaną szybką optoizolację podłączoną szeregowo z rezystorem 270Ω ograniczającym prąd diody. Zalecane jest stosowanie rezystorów podciągających w celu uzyskania większej stromości impulsów sterujących. Poniższe schematy przedstawiają sposoby podłączenia sygnałów sterujących:

Wspólna anoda

Wspólna anoda - schemat podłączenia sygnałów sterujących

Wspólna katoda

Wspólna katoda - schemat podłączenia sygnałów sterujących

Opis do schematów na poprzedniej stronie
A, B, C – optoizolatory wbudowane w sterowniku SSK-B08,
DA, DB, DC – diody zabezpieczające wbudowane w sterowniku SSK-B08,
RA, RB, RC – (270Ω) rezystory ograniczające prąd diody wbudowane w sterowniku SSK-B08,
RP – rezystory podciągające, zalecane, (dla 5V RP=4,7kΩ, dla 12V RP=10kΩ, dla 24V RP=22kΩ),
T1, T2, T3 – tranzystory w kontrolerze, komputerze,
R01, R02, R03 – dodatkowe rezystory ograniczające prąd diody.


Wartości dodatkowych rezystorów ograniczających prąd diody transoptora w zależności od napięcia VCC (sterującego).

VCC [V] R0 [kΩ]
5 0
12 1
24 2,2

Aby uniknąć błędów przy sterowaniu sygnały krok (PUL), kierunek (DIR) i zezwolenie (ENA) muszą być zgodne z parametrami z diagramu poniżej.

Wykres sygnałów sterownika SSK-B08

Uwaga:
(1) tl - sygnał zezwolenia (ENA) musi być załączony co najmniej 5µs przed sygnałem kierunek (DIR) , nie podłączony zezwala na pracę sterownika;
(2) t2 - sygnał kierunek (DIR) musi być załączony co najmniej 5µs przed sygnałem krok (PUL), aby zapewnić właściwy kierunek;
(3) t3 - szerokość impulsu nie może być mniejsza niż 10 µs;
(4) t4 - szerokość niskiego impulsu nie może być mniejsza niż 10 µs.

Poniższy schemat przedstawia przykładowy sposób podłączenia sygnału błędu ze sterownika do jednostki sterującej:

Podłączenie sygnału błędu ze sterownika SSK-B08 do jednostki sterującej.
RP – rezystor podciągający,
R0 – rezystor ograniczający prąd diody optoizolatora w kontrolerze.

Podłączenie silników krokowych

Sterownik SSK-B08 może sterować krokowymi silnikami hybrydowymi z 4, 6 lub 8 wyprowadzeniami. Poniższy diagram pokazuje podłączenia do silników w różnej konfiguracji.
Konfiguracja sterownika SSK-B08 z silnikami krokowymi
Silniki 4-przewodowe są najmniej elastyczne, ale najprostsze w podłączeniu. Prędkość i moment będą zależały od induktancji zwojów. Przy ustawianiu prądu wyjściowego sterownika należy pomnożyć prąd fazowy przez 1,4 aby wyznaczyć szczytowy prąd wyjściowy.

Silniki 6-przewodowe możemy podłączyć w dwóch konfiguracjach: wysoka prędkość-niższy moment lub wysoki moment-niższa prędkość.
Konfiguracja wyższej prędkości lub pół cewki jest tak nazwana ponieważ używa połowę zwojów silnika. Pozwala to na zmniejszenie indukcyjności przez co obniża się moment silnika. Będzie on bardziej stabilny przy wyższych prędkościach. Przy ustawianiu prądu wyjściowego sterownika należy pomnożyć prąd fazowy (lub unipolarny) przez 1,4 aby wyznaczyć szczytowy prąd wyjściowy.

Konfiguracja wyższego momentu lub pełnej cewki używa całej induktancji zwojów faz. Aplikacja ta powinna być używana tam gdzie wymagany jest wyższy moment przy niskich prędkościach. Przy ustawianiu prądu wyjściowego należy pomnożyć prąd fazowy (lub unipolarny) przez 0,7 i taką wartość szczytową ustawić na sterowniku.
Silniki 8-przewodowe oferują wysoką elastyczność projektantowi systemu, ponieważ mogą być połączone szeregowo lub równolegle, pozwalając na zastosowanie w wielu aplikacjach.

Połączenie szeregowe jest zazwyczaj stosowane tam, gdzie wymagany jest wysoki moment i niska prędkość. Ponieważ przy tej konfiguracji indukcyjność jest najwyższa, wydajność spada przy większych prędkościach. Do określenia szczytowego prądu wyjściowego należy pomnożyć wartość prądu fazowego (lub unipolarnego) przez 0,7.

Równoległe połączenie uzwojeń silnika oferuje bardziej stabilny moment przy wyższych prędkościach. Do określenia szczytowego prądu wyjściowego należy pomnożyć wartość prądu fazowego (lub unipolarnego) przez 1,96 lub prąd bipolarny przez 1,4.

Po wybraniu konfiguracji z jaką ma pracować silnik zbędne (niepodłączone) przewody należy solidnie odizolować od pozostałych. Możemy teraz przystąpić do podłączenia kabli do stopnia mocy. Przy tej operacji należy wykazać się szczególną starannością. Złe kontakty mogą skutkować niepoprawną pracą silników, zakłóceniami lub w gorszym przypadku wystąpieniem zwarcia. W celu zmniejszenia zakłóceń motory z szafą należy łączyć kablami ekranowanymi, które to należy odpowiednio uziemić.

Przewód zasilający sterownik SSK-B08

Podłączenie i dobór zasilania do sterownika

Aby sterownik pracował prawidłowo, z optymalną wydajnością, ważny jest prawidłowy dobór zasilania. Sterownik może pracować w zakresie napięć od 20VDC do 50VDC uwzględniając „pływanie napięcia” zasilania i napięcie EMF (generowane przez cewki silnika podczas nawrotów). Sugeruje się użycie źródeł zasilania z napięciem wyjściowym nie większym niż +45V, pozostawiając zapas na skoki zasilania i powrót EMF. Przy niższych napięciach zasilania od 20V sterownik może działać niepoprawnie. Wyższe napięcie uszkodzi sterownik.
Źródło zasilania może mieć niższy prąd niż znamionowy silnika (zazwyczaj 50% ~ 70% prądu silnika). Wynika to z tego, że sterownik pobiera prąd z kondensatora zasilacza tylko w czasie gdy cykl PWM jest w stanie ON, a nie pobiera, gdy cykl jest w stanie OFF. Tak więc średni pobór prądu ze źródła zasilania jest znacznie niższy niż prąd silnika. Na przykład dwa silniki 3A mogą być bez problemu zasilane ze źródła o prądzie 4,5A.
Zasilanie kilku sterowników z jednego źródła zasilania jest dozwolone pod warunkiem, że źródło to posiada odpowiednią wydajność prądową. Poniżej zamieszczono wzór na obliczenie wydajności prądowej źródła.


(Ilość silników * prąd znamionowy silnika) * 70% = prąd znamionowy źródła


Dorze jest dodać jakiś zapas mocy, czyli plus 5 - 10% wartości, która nam wyszła powyżej.



Obliczenie dla przykładu z tekstu powyżej:


(2 * 3A) * 70% = 4,2 A

4,2 A * 1,1 = 4,62 A



Aby uniknąć zakłóceń nie należy łączyć szeregowo sterowników do zasilacza. Każdy sterownik powinien być podłączony osobnymi przewodami (równoległe podłączenie).


Wyższe napięcie zasilania pozwoli na osiągnięcie wyższej prędkości obrotowej kosztem większych zakłóceń i grzania się silnika. Jeżeli nie jest wymagana wysoka prędkość należy użyć niższego napięcia. Pozwoli to na zwiększenie niezawodności i żywotności układu.

UWAGA!!!

Nigdy nie należy odwracać polaryzacji zasilania, ponieważ uszkodzi to sterownik!!!





Sugerowany układ zasilacza niestabilizowanego do zasilania sterowników silników krokowych.

Układ zasilacza do zasilania sterownika SSK-B08

Ustawienia

Po podłączeniu sterowania, silnika zasilania i przed uruchomieniem całego systemu należy poprawnie skonfigurować stopnie końcowe. Wybór wartości prądu podawanego na motory i podział kroku odbywa się za pomocą 8 mikrowłączników umieszczonych na obudowie modułu.
Pierwsze trzy bity (SW1, 2 i 3) przełącznika DIP używane są do ustawienia prądu pracy silnika (prąd dynamiczny). Należy wybrać ustawienia najbardziej zbliżone do prądu wymaganego przez silnik według tabeli podanej poniżej:

Prąd szczytowyRMSSW1SW2SW3
Ustawianie z programu EM Ustawianie z programu EM ON ON ON
1,46A 1,04A OFF ON ON
1,91A 1,36A ON OFF ON
2,37A 1,69A OFF OFF ON
2,84A 2,03A ON ON OFF
3,31A 2,36A OFF ON OFF
3,76A 2,69A ON OFF OFF
4,20A 3,00A OFF OFF OFF


Uwaga: Ze względu na indukcyjności silnika, rzeczywista wartość prądu w cewce może być mniejsza niż ustawiona wartość prądu dynamicznego, szczególnie przy dużych prędkościach.


Przełącznik SW4 wykorzystywany jest do ustawiania prądu trzymającego. OFF oznacza, że prąd postojowy zostanie automatycznie ograniczony. Sterownik, po stwierdzeniu zaniku sygnału kroku automatycznie obniża wartość prądu dynamicznego. W ten sposób zmniejsza się nagrzewanie silnika. ON oznacza, że prąd będzie taki sam jak wybrana wartość prądu dynamicznego.
Automatyczna konfiguracja
Przełącznik SW4 przełączony dwa razy ( OFF-ON-OFF lub ON-OFF-ON) w ciągu jednej sekundy uruchamia automatyczną konfigurację napędu. Podczas autokonfiguracji parametry silnika są identyfikowane i parametry pętli są obliczane automatycznie. W czasie tego procesu (1-3 sekundy) wał silnika będzie wibrował.

Podział kroku ustawiany jest za pomocą przełączników SW 5, 6, 7 i 8 według tabeli:

μkrokμkroków/obrót
( dla silnika 1,8º)
SW5SW6SW7SW8
Ustawianie z programu EM Ustawianie z programu EM ON ON ON ON
2 400 OFF ON ON ON
4 800 ON OFF ON ON
8 1600 OFF OFF ON ON
16 3200 ON ON OFF ON
32 6400 OFF ON OFF ON
64 12800 ON OFF OFF ON
128 25600 OFF OFF OFF ON
5 1000 ON ON ON OFF
10 2000 OFF ON ON OFF
20 4000 ON OFF ON OFF
25 5000 OFF OFF ON OFF
40 8000 ON ON OFF OFF
50 10000 OFF ON OFF OFF
100 20000 ON OFF OFF OFF
125 25000 OFF OFF OFF OFF

Zdjęcie dodatkowego przełącznika sterownika SSK-B08

Do wyboru parametrów silnika podłączonego do sterownika SSK-B08 służy dodatkowy przełącznik obrotowy o szesnastu pozycjach. 12 początkowych od 0 do B służy do określenia nastaw sterownika do produkowanych przez producenta silników krokowych. Pozostałe 4 od C do F to pozycje, w których nastaw sterownika możemy dokonać manualnie za pomocą przełączników DIP lub z poziomu programu konfigurującego EM.

Program konfiguracyjny

Program Pro Tuner do konfiguracji sterowników SSK-B08 dostępny jest nieodpłatnie. Należy go pobrać z tąd i zainstalować na komputerze, z którego zamierzamy dokonywać nastaw.

Schemat kabla do podłączenia z komputerem umieszczono poniżej.
Schemat kabla do podłączenia sterownika SSK-B08 z komputerem


UWAGA!
Przed konfiguracją sterownika z poziomu programu przełączniki DIP należy ustawić w pozycję „Default” (SW1 .... SW8 ON).

Po podłączeniu kabla do komputera i sterownika, podaniu zasilania na SSK, uruchamiamy program Pro Tuner. Po inicjacji wyświetlana jest prośba o wybranie numeru portu, z którego będziemy korzystać. Zaznaczamy odpowiedni i klikamy klawisz „Connect”.

Wybór portu w programie ProTuner

Po chwili pojawi się okienko nawiązywania połączenia ze sterownikiem.

Okno nawiązywania połączenia ze sterownikiem w programie ProTuner

Kiedy program nie połączy się ze sterownikiem lub zaniknie napięcie zasilania SSK wyświetli komunikat z błędem.

Komunikat błędu komunikacji programu ProTuner
Po połączeniu zakończonym sukcesem możemy zacząć konfigurację SSK.

Menu Drive programu ProTuner
W menu „Drive” mamy kilka zakładek do wyboru: „Pętla prądowa”, Właściwości”, „Konfiguracja” oraz „Reset” sterownika. W zakładce „Pętla” możemy przetestować i zaobserwować charakterystykę podłączonego silnika.

Zakładka "Current loop" programu ProTuner
Kolejnym krokiem jest ustawienie parametrów sygnałów sterujących i sygnału błędu. W zakładce „Sygnały wejściowe” wybieramy typ sterowania STEP/DIR lub CW/CCW, kierunek obrotu i aktywne zbocze sygnału sterującego.

Zakładka "Sygnały wyjściowe", ustawienie sygnałów sterujących i sygnału błędu.

Po dokonaniu ustawień klikamy klawisz „Apply”. Pojawi się okienko potwierdzenia zmian. Klikamy „OK”.

Okienko potwierdzenia zmian programu ProTuner
W zakładce „konfiguracji sygnału błędu” możemy wybrać okoliczności, które ma sygnalizować sterownik na wyjściu FLT, czy sterownik ma się resetować po podaniu sygnału ENA, aktywny poziom sygnału ENA.

Zakładka "Konfiguracji sygnału błędu", wybór sygnalizacji sterownika na wyjściu FLT.
Po dokonaniu ustawień klikamy klawisz „Apply”. Pojawi się okienko potwierdzenia zmian. Klikamy „OK”.

Okienko potwierdzenia zmian programu ProTuner
W zakładce konfiguracja widnieje okno wbudowanego generatora, który to ułatwia dostrojenie silnika. Suwakiem ustawiamy prędkość (podczas ruchu suwaka zmienia się automatycznie wartość w polu tekstowym „Speed”. Dystans, przyspieszenie, czas powtórzeń, opóźnienie wpisujemy ręcznie. Aby poruszyć silnikiem należy wcisnąć przycisk „Start”.

Zakładka "Konfiguracja", dostrajanie silnika poprzez program ProTuner
Poniżej okna generatora znajdują się dwie zakładki. Pierwsza z nich to konfiguracja wyjścia sterownika. Ustawiamy w niej prąd dynamiczny (Peak) płynący przez uzwojenia silnika, procentową wartość prądu postojowego w stosunku do wartości szczytowej, wartość mikrokrokową, czas opóźnienia załączania oraz tłumienie. Po dokonaniu korekt należy wcisnąć przycisk „Start” co spowoduje test silnika i jednoczesne zapisanie zmian w sterowniku.

Okno konfiguracji wyjścia sterownika, test silnika i zapis zmian w sterowniku poprzez program ProTuner
Druga zakładka poniżej okna generatora to regulacja ustawień antyrezonansowych. Korekta pozwala na przesunięcie niepożądanego efektu częstotliwości rezonansowych silnika. Po dokonaniu korekt należy wcisnąć przycisk „Start” co spowoduje test silnika i jednoczesne zapisanie zmian w sterowniku.

Zakładka ustawień antyrezonansowych w programie ProTuner
W przypadku gdy pogubimy się podczas dokonywania nastaw w programie zawsze możemy powrócić do ustawień początkowych (fabrycznych). Aby dokonać tej operacji należy w menu „Drive” wybrać „Reset Drive”

Zakładka "Drive > Reset drive" przywrócenie ustawień fabrycznych.
Po pojawieniu się komunikatu

Okno potwierdzające przywrócenie ustawień fabrycznych programu ProTuner
Wciskamy „Tak”, a na koniec „OK”

Okno informujące o pomyślnym przywróceniu ustawień fabrycznych programu ProTuner
Aby zabezpieczyć sterownik przed ingerencją osób trzecich możemy założyć hasło do konfiguracji. W menu „Tools” wybieramy „PIN Management”.

Okno Menu "Tools" w programie ProTuner
Wpisujemy PIN, potwierdzamy go poniżej, następnie akceptujemy zmiany przyciskiem „OK”.

Okno do włącznie zabezpieczenia poprzez kod PIN w programie ProTuner
Pracę sterownika sygnalizują dwie diody LED umieszczone przy złączu sygnałów sterujących (zielona-poprawna praca, czerwona - błąd). Po podaniu napięcia zasilania dioda zielona świeci się ciągle. Aby zwiększyć niezawodność SSK-B08 posiada wbudowane następujące funkcje ochronne:
a) ochrona przed przekroczeniem napięcia
Kiedy napięcie zasilania przekroczy +50VDC, ochrona aktywuje się i dioda czerwona zacznie migać (opis częstotliwości migania podany został w rozdziale 4. Budowa sterownika). Jeżeli napięcie zasilania będzie niższe niż +20VDC, sterownik nie będzie pracował poprawnie.
b) ochrona przed przekroczeniem prądu
Ochrona zostanie aktywowana, gdy zostanie przekroczony prąd który może uszkodzić sterownik. (dioda czerwona - opis częstotliwości migania podany został w rozdziale 4. Budowa sterownika).
Dodatkowo dioda czerwona informuje użytkownika o zerwaniu (utyku) silnika (opis częstotliwości migania podany został w rozdziale 4. Budowa sterownika).

UWAGA!!!
Sterownik nie posiada zabezpieczenia przed odwróceniem polaryzacji zasilania(+, -). Przy błędnym podłączeniu sterownik ulegnie natychmiastowemu uszkodzeniu.

Podłączenie Sterownika silnika krokowego SSK-B08 (EM503) - 4,2A do płyty głównej SSK-MB2

Sterownik SSK-B08 może być sterowany za pośrednictwem programu Mach 3, bądź innego pracującego na sygnałach kroku i kierunku. Do podłączenia sterownika z komputerem wykorzystuje się płyty główne umożliwiające rozdział sygnałów z portu LPT na poszczególne elementy wykonawcze. Sposób podłączenia sterownika do produkowanej przez naszą firmę płyty SSK-MB2 przedstawiono na poniższym diagramie.


Opis portu LPT

Opis portu LPT sterownika SSK-B08

1 – PRZEKAŹNIK PK12 – CLK X
3 – DIR X
4 – CLK Y
5 – DIR Y
6 – CLK Z
7 – DIR Z
8 – CLK A
9 – DIR A
10 – E-STOP
11 – HOME X, Y, Z, A
12 – LIMIT
13 – CZUJNIK DŁUGOŚCI NARZĘDZIA
14 – KANTHALL/SPINDLE CONTROL
15 – DODATKOWY PIN WEJŚCIOWY
16 – PRZEKAŹNIK PK2
17 – ENABLE
18, 19, 20, 21, 22, 23, 24, 25 – GND

Podłączenie sterownika SSK-B08 do płyty głwónej SSK-MB2


UWAGA!!!

Podczas uruchamiania obrabiarki należy kolejno włączać: komputer, program, sterownik. Program przejmuje kontrolę nad pinami portu LPT.  Przy zamykaniu systemu stosujemy kolejność odwrotną. Uchroni to przed nieoczekiwanymi i niebezpiecznymi ruchami maszyny.





ObjawyPrawdopodobna przyczyna usterkiPostępowanie
Silnik nie pracuje Brak zasilania sterownika Wizualnie sprawdzamy świecenie się poszczególnych diod LED sygnalizujących obecność napięć na urządzeniu. W przypadku stwierdzenia braku jakiegoś napięcia należy odłączyć zasilanie szafy sterowniczej i sprawdzić działanie poszczególnych bezpieczników. Uszkodzone wymieniamy na nowe zgodne z aplikacją systemu.
Źle dobrana rozdzielczość Wykonujemy korektę ustawień na przełączniku DIP lub w programie.
Złe ustawienia prądu Dokonujemy korektę na przełączniku DIP
Aktywny błąd sterownika Sprawdzamy wartość napięcia zasilania. Przy wyłączonym zasilaniu sprawdzamy podłączenia z silnikami (prawdopodobne zwarcie na wyjściu sterownika). Włączone zabezpieczenie termiczne.
Brak sygnału zezwolenia Sprawdzamy konfigurację pinu wyjściowego Enable, możliwe, że trzeba będzie zmienić jego stan na przeciwny (Acive Low). Sprawdzamy poprawność połączeń z płytą główną lub sterownikiem PLC.
Silnik kręci się w złym kierunku Fazy silnika mogą być odwrotnie podłączone Przy wyłączonym zasilaniu zamieniamy wyprowadzenia jednej fazy silnika lub zmieniamy kierunek w programie sterującym.
Błąd sterownika Złe ustawienia prądu Dokonujemy korektę na przełączniku DIP
Zwarcie cewek silnika Możliwe zwarcie na wyjściu sterownika, możliwe uszkodzenie silnika
Przeciążenie na zasilaniu lub wyjściu sterownika Sprawdzamy wartość napięcia zasilania. Przy wyłączonym zasilaniu sprawdzamy podłączenia z silnikami (prawdopodobne zwarcie na wyjściu sterownika).
Przegrzanie sterownika Sprawdzamy wartość zadaną prądu (może być zbyt duża). Sprawdzamy ustawienia funkcji redukcji prądu.
Nieregularny ruch silnika Kable silnika nieekranowane Do podłączeń silników należy stosować kable ekranowane, ekran należy uziemić. Sprawdzamy poprawność uziemienia.
Kable sterujące nieekranowane Do połączeń sterowników z płytą główną, sterownikiem PLC należy stosować kable ekranowane, ekran należy uziemić. Sprawdzamy poprawność uziemienia.
Kable sterujące za blisko kabli silników Sprawdzamy odległość między kablami sterującymi a zasilającymi silniki.
Złe uziemienie w systemie Sprawdzamy poprawność uziemienia.
Przerwane uzwojenie silnika Przy wyłączonym zasilaniu sprawdzamy poprawność połączeń silnik ze sterownikiem. Sprawdzamy rezystancję uzwojeń. W razie potrzeby wymieniamy silnik na inny.
Złe podłączenie faz silnika Przy wyłączonym zasilaniu sprawdzamy podłączenia silnika. Jeżeli zaobserwujemy nieprawidłowość, korygujemy
Opóźnienia podczas przyśpieszania silnika Złe ustawienia prądu Dokonujemy korektę na przełączniku DIP
Za słaby silnik do aplikacji Wymieniamy silnik na inny, mocniejszy.
Zbyt wysokie ustawienia przyśpieszania Wykonujemy korektę ustawień na przełączniku DIP. Korygujemy nastawy wykonane w programie Mach3 podczas dostrajania siników.
Zbyt niskie napięcie zasilania Sprawdzamy wartość napięcia zasilania stopni końcowych.
Nadmierne grzanie się silnika i sterownika Zbyt słabe odprowadzenie ciepła Sprawdzamy drożność filtrów wentylacyjnych w szafie sterowniczej i poprawność działania wentylatora.
Nieużywana redukcja prądu Sprawdzamy ustawienia funkcji redukcji prądu. Wykonujemy korektę na przełączniku DIP
Zbyt wysokie ustawienie prądu Wykonujemy korektę na przełączniku DIP

Porady

W przypadku kiedy sterownik SSK-B08 nie pracuje poprawnie, pierwszym krokiem powinno być sprawdzenie czy problem jest natury elektrycznej czy mechanicznej. Ważne jest, aby dokumentować każdy krok przy rozwiązywaniu problemu. Być może będzie konieczność skorzystania z tej dokumentacji w późniejszym okresie, a szczegóły w niej zawarte w wielkim stopniu pomogą pracownikom naszego Wsparcia Technicznego rozwiązać zaistniały problem. Wiele błędów w systemie sterowania ruchem może być związanych zakłóceniami elektrycznymi, błędami oprogramowania urządzenia sterującego lub błędami w podłączeniu przewodów.
Poniżej przedstawiono tabelę z najpopularniejszymi problemami, z którymi zgłaszają się klienci do naszego Wsparcia Technicznego.

Dane techniczne

Minimalne napięcie zasilania: 20 VDC
Typowe napięcie zasilania: 36 VDC
Maksymalne napięcie zasilania: 50 VDC
Minimalny prąd fazowy PEAK: 1,46 A
Maksymalny prąd fazowy: 4,2 A
Minimalny podział kroków: 1
Maksymalny podział kroków: 1/256
Optoizolacja wejść: tak
Regulacja prądu: płynna
Możliwość konfiguracji przez komputer: tak
Maksymalna częstotliwość sygnałów wejściowych: 200 kHz
Sugerowany do silników: <= 3 Nm
