Uwaga! Przed zakupem licencji prosimy o zapoznanie się z produktem, a następnie o przemyślany zakup, ponieważ nie ma możliwości zwrotu licencji.

Co to jest eduCAD 2.8 CNC?

Program eduCAD CNC jest wektorowym programem graficznym, przy pomocy którego wykonuje się różnego rodzaju rysunki techniczne w formacie wektorowym. Jego głównym przeznaczeniem jest wykonywanie lub importowanie rysunków CAD i ich przekształcanie w postać g-kodu, standardu ISO, rozumianego przez obrabiarki CNC (sterowane komputerowo). Jego niewątpliwą zaletą tego programu jest niezwykła łatwość tworzenia rysunku.

eduCAD ma bardzo przejrzysty i przyjazny interface użytkownika, bardzo zbliżony do znanych na rynku programów wektorowych, jak np. CorelDraw, czy Adobe (R) Illustrator. Dzięki temu praca z nim jest bardzo intuicyjna.

Obecnie oferowana jest najnowsza wersja, oznaczona 2.8 CNC, z możliwością zapisu rysunku w formacie HPGL (ploterowym) oraz wygenerowaniem na jego podstawie kodu (tzw. G-kodu) dla maszyn sterowanych numerycznie (CNC). Od wersji 2.5 dodano możlwość grawerowania liter tzw. jednoprzebiegowych tworzonych ze specjalnych bloków literowych i tworzenia rysunku przez wpisywanie poleceń języka skryptowego eduSCRIPT (wbudowanego w program).

Nowości wersji eduCAD 2.8 CNC (w stosunku do wersji 2.7)

W najnowszej wersji programu dodano bardzo istotne opcje łączenia obiektów. Poprawiono także wiele funkcji (np. konwersję luków w zapisie do formatu PLT). Nowy zestaw opcji związanych z łączeniem (konkatenacją) obiektów podobny do rozwiązania znanego np. z programu CorelDraw.

Obiekty można łączyć ze sobą na 4 sposoby: sumowanie (A+B) - w CorelDraw zwane spawaniem, różnica obiektów (A or B), przycinanie (wycinanie) obiektu drugim (A-B), s uma punktów obiektów (A xor B).

Opcje wersji eduCAD 2.7 CNC (w stosunku do wersji 2.5)

W najnowszej wersji programu skupiono się na zwiększeniu funkcjonalności programu. Dodano i poprawiono szereg funkcji. W menu i paskach narzędziowych są także nowe opcje i przyciski. W wersji 2.7 są dodane następujące funkcje:

  • import i eksport plików DXF wersji 10 i 12 (stare wersje nie są wczytywane) wraz z konwersją cale-milimetry oraz skalowaniem w trakcie wczytywania,
  • import i eksport plików PLT zapisanych w różnych rodzajach zapisu - poprawiony,
  • zmiana kolejności obiektów w rysunku,
  • konwersja całych napisów z fontów true-type, a nie tylko pojedynczych liter (jak było poprzednio),
  • cięcie folii i rysowanie ploterami tnąco-rysującymi mojej firmy LYNX (seria K i EX) i Creation (P-CUT) - poprawione i rozbudowane,
  • tworzenie i edycja g-kodu bez potrzeby wstępnego zapisu do PLT,
  • klawisze szybkiego dostępu do nowych funkcji.

WYDRUK NA PLOTERACH TNĄCYCH LYNX SERII K/EX

Program eduCAD 2.8 CNC umożliwia teraz bezpośredni wydruk i cięcie (bezpośrednią współpracę) z ploterami tnąco-rysującymi. Podstawowa konfiguracja zupełnie wystarcza do prawidłowej pracy. Wystarczy wybrać tylko numer portu COM (lub USB), do którego podpięty jest ploter. Możliwe jest także wykonanie testu cięcia przez test obrysu. Ploter bez rysowania pokaże prostokąt, jaki potrzebuje do wyrysowania wszystkich zaznaczonych obiektów. Po wykonaniu cięcia ploter może przejść do jednego z 4 punktów referencyjnych.

Program EduCad 2.8 zawiera następujące opcje:

  • narzędzia edycyjne (tworzenia i przekształcania obiektów),
  • narzędzia automatycznego wymiarowania,
  • narzędzia do precyzyjnej edycji każdego węzła,
  • edytor skryptów, pozwalający na tworzenie zautomatyzowane,
  • paleta kolorów podstawowych i dodatkowych, linii i wypełnień,
  • biblioteki gotowych elementów zgrupowane w postaci palety,
  • łatwy import obiektów z formatów DXF, WMF i PWD (nowość),
  • eksport rysunku do dowolnego programu graficznego (WMF),
  • praktycznie nielimitowana ilość kroków UNDO/REDO (99),
  • podgląd przed wydrukiem - wydruk na dowolnym urządzeniu,
  • dostosowywalny interface użytkownika (ruchome konfigurowalne palety),
  • możliwość tworzenia grup obiektów (elementów) do późniejszego korzystania,
  • możliwość tworzenia i wykorzystywania szablonów,
  • praca z dokładnością do 0.01 mm na dowolnym rozmiarze kartki papieru,
  • zapis do formatu DXF,
  • zapis do formatu HPGL,
  • zapis do formatu ESSI,
  • konwerter PLT2CNC, konwerujący plik PLT (HPGL) na kod CNC,
  • automatyczny zapis rysunku co ustalony intewrwał czasowy,
  • konwersja liter z fontów TTF na obiekty edytowalne,
  • tworzenie napisów z bloków literowych (opcja grawerowania napisów),
  • tworzenie rysunków w sposób zautomatyzowany dzięki wykorzystaniu poleceń języka skryptowego eduSCRIPT.

Czym jest eduCAD 2.8 CNC?

Program eduCAD jest edytorem graficznym pracującym w grafice wektorowej. Przy jego pomocy można tworzyć różnego rodzaju rysunki (także techniczne). Jego głównym przeznaczeniem jest wykonywanie rysunków technicznych, wektorowych po to, by następnie zapisać je w postaci rozumianej przez różnego rodzaju maszyny: rysujące lub tnające (plik HPGL, DXF) oraz sterowane komputerem maszyny frezujące, tnące plazmą (ESSI) czy cienkim gorącym drutem (CNC). Znakomicie nadaje się także do nauki podstaw CAD ("komputerowego rysowania"). Użyteczny więc będzie wszędzie tam, gdzie:

  • używanie dużych programów CAD-owskich (np. AutoCAD) jest ekonomicznie nieuzasadnione,
  • w firmach i zakładach produkcyjnych do szybkiego generowania kodu na obrabiarki CNC
  • w firmach, gdzie potrzeba jest wyonywać rysunki elementów do wycinania lub frezowania,
  • w domu i szkole - do zabawy i tworzenia np. rysunków na strony WWW,
  • w szkołach technicznych i informatycznych.

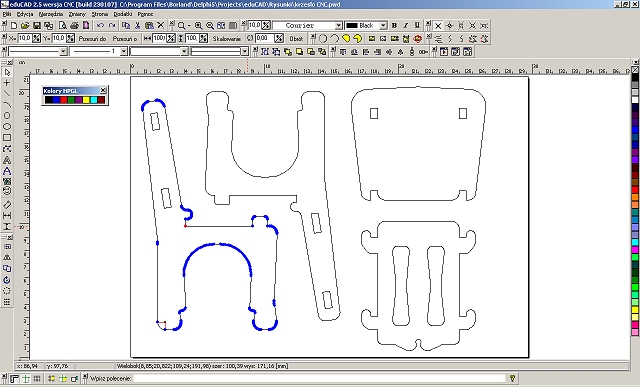

INTERFACE PROGRAMU EduCAD 2.8

Okno interfejsu programu EduCAD 2.8

Do czego służy eduCAD?

Jego głównym przeznaczeniem jest:

  • wykonywanie i edycja rysunków technicznych,
  • napisów i ilustracji do wycinania np. ploterami tnącymi, grawerującymi, laserowymi itp. (pliki DXF, HPGL i PLT),
  • wykonywanie rysunków ścieżek wektorowych dla maszyn CNC (G-kody),
  • wykonywanie rysunków ścieżek wektorowych dla maszyn wycinających np. plazmą (kody ESSI),
  • wszelkiej "maści" grafiki wektorowej do ogólnego użytku.

Od niedawna wprowadzono eksport plików do formatu HPGL (ploterowy format PLT) oraz wbudowany konwerter PLT->CNC, konwertujący plik PLT na g-kod (standard DIN) dla obrabiarek sterowanych numerycznie (CNC). Produkowany kod to g-kod 2.5D, czyli kod płaski 2D z możliwością ustawienia głębokości każdego z pisaków. Niewątpliwą zaletą programu jest łatwość tworzenia rysunku. eduCAD ma nowy, przejrzysty i przyjazny interface użytkownika bardzo zbliżon do interface klasycznych programów wektorowych (np. CorelDraw).

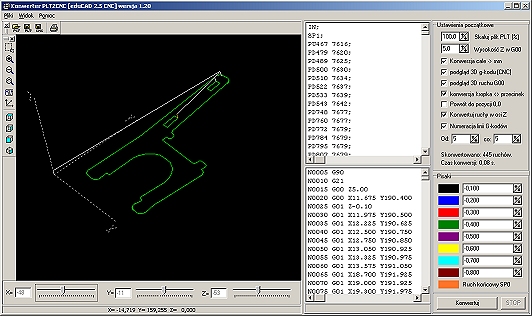

INTERFACE KONWERTERA PLT2CNC (HPGL->G-kody)

Okno interfejsu konwertera PLT2 CNC
