Moduły zasilające
Do zasilania silników prądu stałego (silniki krokowe, czy serwonapędy) najlepiej nadają się niestabilizowane zasilacze prądu stałego. Zasilacz taki powinien składać się z transformatora, mostka prostowniczego, oraz pojemności filtrującej.
Aby ułatwić Państwu zadanie z budową zasilacza, poniżej przedstawiamy gotowe rozwiązania modułów zasilania: MZ-01, MZ-02 oraz MZ-03. Moduły zawierają w sobie odpowiednio dobrane mostki prostownicze oraz pojemności filtrujące. Dodatkowo niektóre modele zostały wyposażone w zasilacze 5VDC i/lub 12VDC, które to mogą posłużyć do zasilania obwodów sterowania. Odpowiednio dobrany moduł zasilający oraz transformator w połączeniu z układem SoftStartu stanowi kompletny układ zasilania. Wybór odpowiedniego modułu zasilającego zależy od wybranego transformatora (jego napięcia wyjściowego oraz prądu). Transformator natomiast dobieramy zależnie od wartości napięcia jakie potrzebujemy na wyjściu zasilacza.
Moduł MZ-01 służy do zasilania urządzeń elektronicznych wymagających niestabilizowanego napięcia dużej mocy. Głównym zastosowaniem jest zasilanie sterowników silników krokowych jak i elementów peryferyjnych stosowanych w systemach sterowania CNC. Posiada niestabilizowany zasilacz stopni końcowych oraz oddzielny stabilizowany 5 i 12 V. Przystosowany jest do współpracy z transformatorami o mocy znamionowej do 500W. Moduł posiada sygnalizację obecności każdego z napięć diodami LED. Urządzenie dostarczane jest bez transformatora zasilającego, który to dobieramy według własnych potrzeb.

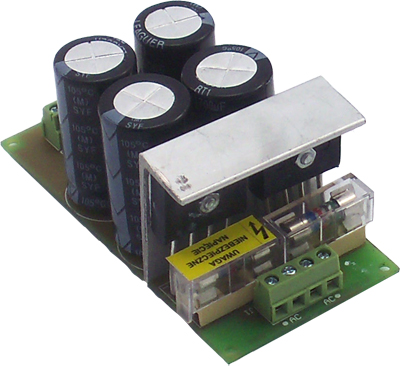

Moduł MZ-02 jest urządzeniem służącym do zasilania urządzeń elektronicznych wymagających niestabilizowanego napięcia dość dużej mocy. Głównym zastosowaniem jest zasilanie sterowników silników krokowych. Przystosowany jest do współpracy z transformatorami o mocy znamionowej do 500W. Urządzenie dostarczane jest bez transformatora zasilającego, który to dobieramy według własnych potrzeb.
MZ-02 wykonany jest na podstawie ogólnodostępnej aplikacji zasilacza niestabilizowanego. Składa się on z dwóch mostków prostowniczych KBU10M o maksymalnym prądzie 10A i napięciu 1000V oraz czterech kondensatorów filtrujących połączonych równolegle o pojemności 4700 µF/50V. Na wejściu mostków prostowniczych zastosowano bezpieczniki topikowe.
Moduł MZ-03 służy do zasilania urządzeń elektronicznych wymagających niestabilizowanego napięcia dość dużej mocy. Głównym zastosowaniem jest zasilanie sterowników silników krokowych jak i elementów peryferyjnych stosowanych w systemach sterowania CNC. Posiada niestabilizowany zasilacz stopni końcowych oraz oddzielny stabilizowany 5 lub 12V. Przystosowany jest do współpracy z transformatorami o mocy znamionowej do 1250W. Moduł posiada sygnalizację obecności każdego z napięć diodami LED. Urządzenie dostarczane jest bez transformatora zasilającego, który to dobieramy według własnych potrzeb.
Moduł MZ-03 służy do zasilania urządzeń elektronicznych wymagających niestabilizowanego napięcia dość dużej mocy. Głównym zastosowaniem jest zasilanie sterowników silników krokowych jak i elementów peryferyjnych stosowanych w systemach sterowania CNC. Posiada niestabilizowany zasilacz stopni końcowych oraz oddzielny stabilizowany 5 lub 12V. Przystosowany jest do współpracy z transformatorami o mocy znamionowej do 1250W. Moduł posiada sygnalizację obecności każdego z napięć diodami LED. Urządzenie dostarczane jest bez transformatora zasilającego, który to dobieramy według własnych potrzeb.
